我相信很多企业有时没有办法处理“谐波干扰”的问题，甚至采取紧急处理，浪费能源和金钱。下面，我想从不同角度与大家分享一下如何处理“谐波”问题，如何检查问题，以及如何及时解决问题！
工具/原材料国家标准相关技术参数有源滤波器无源滤波器静态无功发生器方法/步骤1首先，让我们看一下国家标准。
图1是谐波电压极限，图2是谐波电流的允许值。这是一项国家规定，一个硬目标！当谐波含量超过国家标准时，供电局可以来找你！当然，当谐波含量过大时，也会对设备本身产生相当大的影响，影响正常生产。
-1步读数-2步读数-2其次，在正式进行谐波处理之前，必须对必要条件进行谐波测试。由于谐波的流量和波动特性，在一般理论中只能进行简单的估计。如果需要设计谐波控制方案，最可靠的方案应该是谐波测试数据只有在谐波测试后获得准确的测试值后才能进行分析和控制。
获得测试数据后，需要考虑两个容量，一个是系统容量，另一个是谐波源容量。
所谓的系统容量意味着电源系统的容量越大，即系统的等效导纳越小，总线的谐波电压电平越低。因此，提高供电系统的容量是抑制谐波影响的重要措施之一。由于滤波装置总是与系统相连，因此必须考虑系统阻抗对滤波效果的影响。
谐波源容量:谐波源容量的大小影响谐波控制方案。对于大容量谐波源，采用局部控制更经济合理。对于小容量的分散谐波源，由于大的谐波变化和随机因素，谐波的频率和含量不规则地变化。因此，北京市领导建议采用有源动态谐波滤波进行集中控制。
在满足上述准备条件后，将开始对计划进行分析。
1.谐波源特性:即负载条件分析。通过对各种谐波源设备的工作原理和工艺要求的分析，以及对其他谐波源设备工作条件的分析，可以粗略计算出产生的主要次谐波和谐波量，这是谐波滤波装置设计依据的重要来源，也是分析甚至测量数据的重要参考。
2.考虑功率因数:电网包含谐波，谐波也会产生无功功率。对于基波，无功功率因数为COS值。对于含有谐波的电网，既有基波无功功率，也有谐波无功功率。这里，COS值功率因数是谐波控制方案设计的重要依据。特别是对于无源滤波器，基波无功补偿功率需要作为LC环路设计参数的基础，不能出现过补偿。
根据以上分析思路，需要进行设备选型。就市场上的谐波抑制设备而言，它主要由无源滤波器和有源滤波器组成。
无源滤波器:无源滤波器补偿装置主要由滤波电容、滤波电抗器、无感电阻和控制保护系统组成。当电感器和电容器串联以形成串联谐振时，它对基波是电容性的，并且电容器对基波频率产生无功功率补偿，对谐波形成低阻抗，允许谐波流入滤波器。
有源滤波器:LBAPF有源电力滤波器是一种新型电力电子器件，用于动态抑制谐波和补偿无功功率。它可以补偿大小和频率不同的谐波和无功功率。多重和更高的谐波可以同时过滤，过滤率超过95%，没有共振。
静止无功发生器:简称静止无功发生器。基本原理是通过电抗器将电压源逆变器并联到电网。电压源逆变器由DC电容和逆变桥组成，其中逆变桥由可关断的IGBT组成。它能动态补偿无功功率，实现补偿无功功率和提高功率因数的效果。

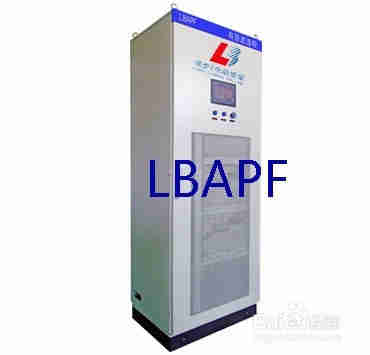

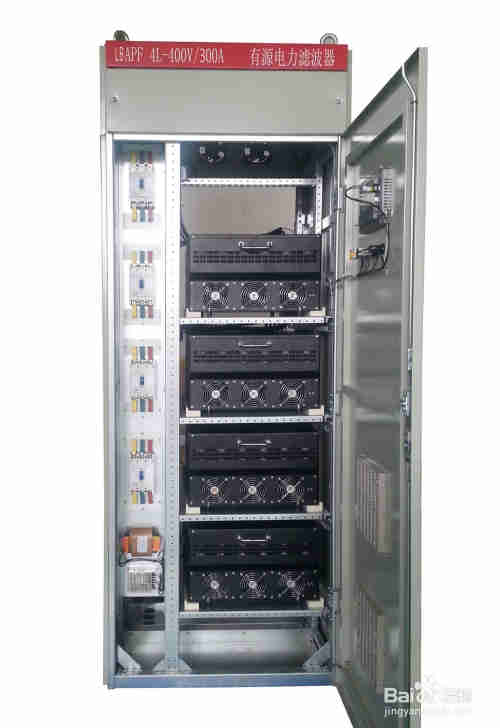

下图是不同设备的外观示例。图1是导频有源滤波器。
步骤读数
步骤读数6根据具体的测试数据和设备负载的具体情况，结合现场实际情况，最终考虑的是过滤器的安装位置。选择安装位置后，完整的谐波控制方案将完美呈现！
结束语:谐波控制方案中需要考虑的因素在所有方面都要得到最好的考虑！有源滤波器制造商的选择非常重要！
